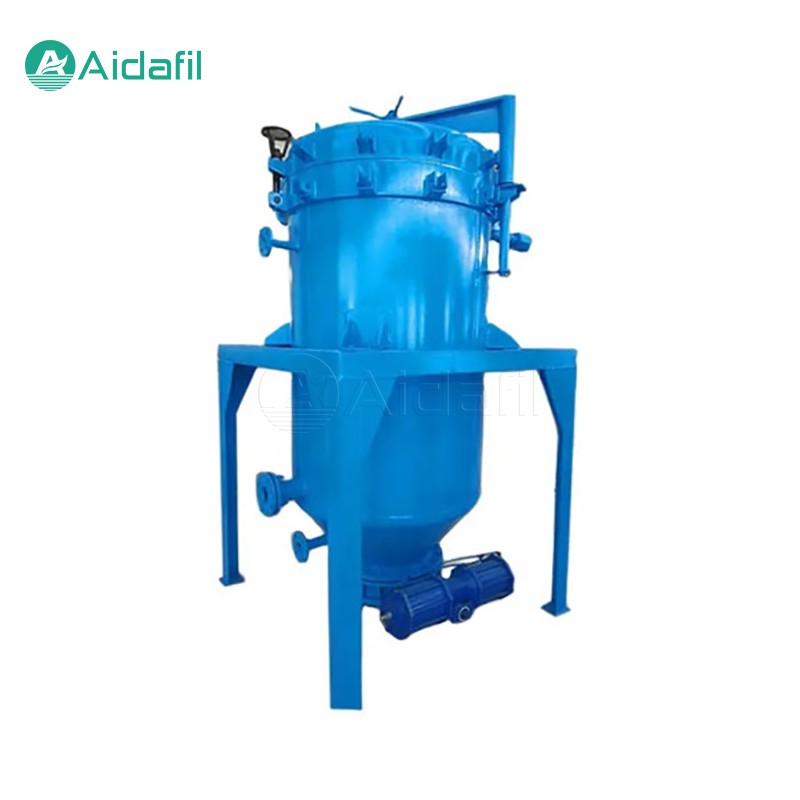

Filtro de hojas de buen rendimiento

El filtro de hojas de buen rendimiento es un tipo de equipo filtrante de clarificación de precisión con alta eficiencia, ahorro de energía y trabajo cerrado completamente automático, que adopta el diseño vertical de eliminación de escoria por vibración. Se utiliza principalmente para la filtración de precisión de materiales fluidos en las industrias del petróleo, pinturas, pigmentos, alimentos, bebidas, farmacéutica, grasas, química y otras, así como para la filtración de decoloración de diversos líquidos. El filtro de hojas está compuesto por un cilindro hermético de acero inoxidable y una placa filtrante de doble cara. Tiene las características de eliminación de escoria por vibración y limpieza de protección ambiental.



Características estructurales

1. Cilindro sellado de acero inoxidable. El cilindro del filtro de hojas está hecho de acero inoxidable, que tiene las características de resistencia a la corrosión, resistencia a altas temperaturas, resistencia a altas presiones, etc., lo que puede garantizar la estanqueidad del proceso de filtración y prevenir la contaminación externa.

2. Placa filtrante de doble cara. La placa filtrante del filtro de hojas adopta un diseño de doble cara, lo que aumenta el área de filtración y mejora la eficiencia de filtración. El material de la placa filtrante se puede seleccionar según las necesidades de diferentes industrias, como acero inoxidable, polipropileno, etc.

3. Sistema de eliminación de escoria por vibración. El filtro de hojas adopta un sistema de eliminación de escoria por vibración, que hace que la torta de filtración se caiga mediante vibración para lograr un proceso de filtración continuo y automático. El sistema de vibración puede ser accionado por medios neumáticos o eléctricos.

4. Sistema de control completamente automático. El filtro de hojas está equipado con un sistema de control completamente automático, que puede realizar un control automático de filtración, lavado, deshidratación, descarga, etc., reduciendo la intensidad de la mano de obra y mejorando la eficiencia de la producción.



Procesos de trabajo

El principio de funcionamiento del filtro de hojas de buen rendimiento incluye principalmente cuatro procesos: filtración, lavado, deshidratación y descarga.

1. Filtración. El material a filtrar ingresa al filtro desde el puerto de alimentación, pasa a través del medio filtrante de la placa filtrante, y las partículas sólidas quedan atrapadas en la placa filtrante para formar una torta de filtración y el líquido transparente sale por la salida de líquido.

2. Lavado. Una vez completada la filtración, la torta de filtración se lava para eliminar las impurezas de la torta de filtración. El líquido de lavado ingresa por el puerto de lavado y pasa a través de la placa de filtro para disolver o eliminar las impurezas de la torta de filtración.

3. Deshidratación. Una vez completado el lavado, la torta de filtración se deshidrata para reducir el contenido de humedad de la torta de filtración. La humedad de la torta de filtración se bombea mediante aire comprimido o una bomba de vacío para lograr el propósito de deshidratación.

4. Descarga. Una vez completada la deshidratación, inicie el sistema de eliminación de escoria por vibración para hacer que la torta de filtración se caiga de la placa del filtro y se descargue por el puerto de descarga.



ParámetroDatos

Modelo	Área de filtrado (m2)	Diámetro del cilindro (mm)	Entrada	Salida	Puerto de desbordamiento	Salida de escoria (mm)	Altura (mm)	Peso (kg)
ADYP-4	4	550	DN50	DN80	DN40	300	2010	600
ADYP-8	8	700	DN50	DN80	DN40	400	2425	800
ADYP-10	10	800	DN50	DN80	DN40	400	2630	900
ADYP-15	15	900	DN50	DN80	DN40	400	2650	1100
ADYP-20	20	1100	DN50	DN80	DN40	400	3000	1500
ADYP-30	30	1200	DN50	DN80	DN40	500	3050	1750
ADYP-40	40	1300	DN65	DN80	DN50	500	3280	2100
ADYP-50	50	1400	DN65	DN80	DN50	600	3450	3000
ADYP-60	60	1500	DN65	DN80	DN50	600	3630	3100
ADYP-80	80	1600	DN65	DN80	DN50	700	3860	3600



Ventajas

1. Alta eficiencia. El diseño de placa de filtro de doble cara aumenta el área de filtración y mejora la eficiencia de filtración.

2. Ahorro de energía y protección del medio ambiente. Operación cerrada, reduciendo la contaminación ambiental; Sistema de eliminación de escorias por vibración, reduciendo el consumo energético.

3. Totalmente automático. Sistema de control totalmente automático para lograr el control automático de filtración, lavado, deshidratación, descarga y otros procesos, reduciendo la intensidad de mano de obra y mejorando la eficiencia de producción.

4. Aclaración de precisión. Uso de medios filtrantes de alta precisión para lograr una interceptación precisa de partículas diminutas y garantizar la calidad de la filtración.

5. Ampliamente utilizado. Adecuado para una variedad de industrias para cumplir con los requisitos de filtración de diferentes materiales.



Materiales adecuados

- Petroquímica: poliéter, diesel, aceite lubricante, aceite blanco, aceite para transformadores

- Aceites minerales y aceites base: éster dibutílico, éster dioctílico

-Aceites y grasas: petróleo crudo, suelo blanqueado, aceite hidrogenado, aceite preparado para el invierno, estearilo, ácidos grasos, etc.

- Alimentaria: gelatina, aceite para ensalada, almidón, zumo de azúcar, glutamato monosódico, leche, vinagre, etc. - Farmacéutica: peróxido de hidrógeno, vitamina C, glicerina, etc.

- Recubrimientos: barnices, pintura de grasa de árbol, tintes, barniz 685, etc. - Productos químicos orgánicos: diversos ácidos orgánicos, alcoholes, ésteres, benceno, aldehídos, etc.

- Productos químicos inorgánicos: agua de bromo, cianuro de potasio, fluorita, etc.



Preguntas más frecuentes

1. P: ¿Cuál es la función de un filtro?

R: La función principal de un filtro es eliminar partículas sólidas, impurezas y sustancias nocivas de líquidos o gases, para lograr la purificación, clarificación y protección de los equipos.

2. P: ¿Cómo elegir un filtro adecuado?

R: Al elegir un filtro, factores como las propiedades del material que se filtra (p. ej., viscosidad, temperatura, corrosión), la precisión de filtración requerida, la capacidad de procesamiento, la presión de operación y el medio, así como el tipo, material, tamaño y Se debe considerar el método de instalación del filtro.

3. P: ¿Cuál es el principio de funcionamiento de un filtro?

R: El principio de funcionamiento de un filtro se basa principalmente en el cribado físico, la interceptación profunda, la absorción o reacciones químicas para eliminar impurezas o componentes dañinos del material que se está filtrando.

4. P: ¿Cómo mantener y cuidar un filtro?

R: El mantenimiento de los filtros incluye la limpieza o el reemplazo regular de los elementos filtrantes, la inspección de sellos y sujetadores, el mantenimiento de una presión operativa estable y la evitación de sobrecargas. Se debe hacer referencia a los métodos específicos en el manual de instrucciones y las guías de mantenimiento del filtro.

5. P: ¿Cuál es la vida útil de un filtro?

R: La vida útil de un filtro depende de su entorno de trabajo, volumen de procesamiento y precisión de filtración. Generalmente, cuando la caída de presión del filtro alcanza un cierto valor o el efecto de filtración disminuye significativamente, es necesario reemplazarlo o limpiarlo.

6. P: ¿A qué se debe prestar atención durante la instalación del filtro?

R: Durante la instalación del filtro, se debe prestar atención a la direccionalidad, asegurando que el fluido entre y salga por los puertos correctos. Además, el sistema de tuberías debe limpiarse antes de la instalación y el filtro debe fijarse y sellarse de forma segura según lo exigen las instrucciones.

7. P: ¿Cuál es el ciclo de reemplazo de los filtros?

R: El ciclo de reemplazo de los filtros depende de sus condiciones de trabajo y requisitos de filtración, y generalmente se indica mediante indicadores de diferencia de presión o temporizadores. Cuando la caída de presión del filtro alcanza el valor establecido o el efecto de filtración disminuye, se debe reemplazar de manera oportuna.
