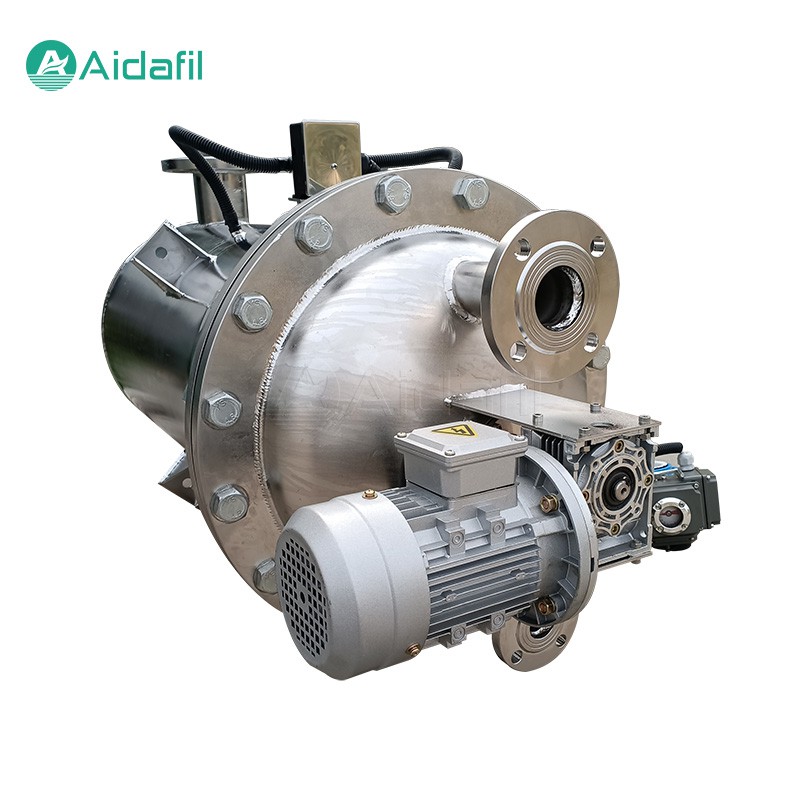

Filtro autolimpiante tipo raspador

El filtro autolimpiante tipo raspador es una solución de filtración versátil y eficiente que satisface las necesidades de una amplia gama de industrias. Este equipo de filtración industrial común se utiliza principalmente para procesos de separación sólido-líquido. Utiliza un mecanismo raspador para eliminar automáticamente las partículas recolectadas, manteniendo limpio el elemento filtrante y garantizando un rendimiento de filtración continuo. El filtro autolimpiante tipo raspador desempeña un papel importante en muchas aplicaciones industriales, como las químicas, farmacéuticas, de procesamiento de alimentos, mineras y otras.



Parámetros

Líquido adecuado	Agua y líquido viscoso (<800000cps, impurity content <1000ppm)
Precisión de filtración	30-1500 μm
Presión	1.0 MPa, se puede personalizar una presión más alta
Temperatura	0-200 grados (dependiendo de los sellos)
Área de filtración	0.14m2-1.45m2
Diferencia de presión de limpieza	0.05MPa
Conexiones	Brida, HG20592-2009 (estándar)
Material del elemento filtrante	Malla en forma de V, 304/316L/2205/titanio
Material de la carcasa del filtro	304/316L/CS
motorreductor	180W, trifásico, 380V, clase de protección IP55
Material raspador	PTFE
Material de sellado de la carcasa	NBR (estándar) / VITON (FKM)
Válvula de purga	Válvula de bola neumática, clase de protección IP65



Estructura y componentes

El filtro autolimpiante tipo raspador se compone principalmente de los siguientes componentes:

1. Cilindro filtrante. Esta es la parte principal del filtro, que está equipada con una tela filtrante o malla filtrante, donde se separa el material del sólido y del líquido.

2. Dispositivo raspador. Generalmente compuesto por un raspador y un soporte para raspador, se utiliza para raspar los sólidos filtrados del medio filtrante.

3. Mecanismo de accionamiento. Impulsa el movimiento del dispositivo raspador, que puede ser una fuente de energía como un motor, un cilindro o un cilindro hidráulico.

4. Puerto de alimentación y puerto de drenaje. El material ingresa al filtro a través del puerto de alimentación y el líquido filtrado sale a través del puerto de drenaje.

5. Sistema de limpieza. Puede incluir un dispositivo de lavado con agua o de aire para limpiar el medio filtrante y mejorar la eficiencia de la filtración.

6. Sistema de control. Puede controlarse manual o automáticamente para monitorear y ajustar el funcionamiento del filtro.



Principio de funcionamiento

El proceso de trabajo de un filtro autolimpiante tipo raspador suele dividirse en varias etapas:

1. Alimentación: El material a filtrar ingresa al cilindro filtrante a través del puerto de alimentación.

2. Filtración: El líquido del material queda atrapado a través del medio filtrante (por ejemplo, tela filtrante), mientras que las partículas sólidas quedan bloqueadas en un lado del medio filtrante.

3. Material raspador: cuando se completa el proceso de filtración, el dispositivo raspador se moverá a la superficie del cilindro del filtro para raspar las partículas sólidas del medio filtrante.

4. Descarga: Los sólidos raspados se descargan a través del puerto de descarga al filtro.

5. Limpieza: Para mantener la eficiencia de la filtración, el medio filtrante debe limpiarse periódicamente. La limpieza se puede realizar mediante lavado con agua o lavado con aire.



Características y ventajas

El filtro autolimpiante tipo raspador ofrece las siguientes características y ventajas:

1. Eficiente. Puede lograr una producción continua y una alta eficiencia de filtración.

2. Automatización. La operación automática se puede lograr a través del sistema de control, reduciendo la intervención manual y mejorando la estabilidad de la producción.

3. Multiusos. Adecuado para materiales de diferentes propiedades y puede adaptarse a diferentes requisitos de filtración reemplazando diferentes medios filtrantes.

4. Fácil de limpiar. Dado que la superficie del medio filtrante se puede limpiar completamente raspando, es fácil de limpiar y mantener.

5. Ajustabilidad. La presión y la holgura entre el raspador y el medio filtrante se pueden ajustar según las necesidades específicas para optimizar el efecto de filtración.



Solicitud campo

El filtro autolimpiante tipo raspador se usa ampliamente en una variedad de campos, que incluyen, entre otros:

1. Industria química. Se utiliza para la filtración de productos químicos, pigmentos, recubrimientos y otros materiales.

2. Industria farmacéutica. Elimine las impurezas durante la producción de medicamentos para garantizar la pureza del medicamento.

3. Procesamiento de alimentos. Para la filtración de azúcar, almidón, aceite y otras materias primas alimentarias.

4. Minería. Separación sólido-líquido en refinación de metales y procesamiento de minerales.

5. Tratamiento de aguas. Eliminación de sólidos en suspensión procedentes del tratamiento de aguas residuales municipales e industriales.



Mantenimiento

Para garantizar el funcionamiento estable a largo plazo del filtro autolimpiante tipo raspador, es necesario un mantenimiento y mantenimiento regulares.

1. Limpieza. Limpie periódicamente el medio filtrante y el raspador para evitar obstrucciones y contaminación.

2. Inspección. Verifique el desgaste del raspador y del medio filtrante y reemplácelos a tiempo si están dañados.

3. Lubricación. Lubrique el mecanismo de accionamiento y los componentes mecánicos para asegurar su funcionamiento normal.

4. Ajuste. Ajuste la presión y la holgura del raspador de acuerdo con el efecto de filtración para lograr el mejor efecto de filtración.



Preguntas más frecuentes

1. P: ¿Cuál es la función de un filtro?

R: La función principal de un filtro es eliminar partículas sólidas, impurezas y sustancias nocivas de líquidos o gases, para lograr la purificación, clarificación y protección de los equipos.

2. P: ¿Cómo elegir un filtro adecuado?

R: Al elegir un filtro, factores como las propiedades del material que se filtra (p. ej., viscosidad, temperatura, corrosión), la precisión de filtración requerida, la capacidad de procesamiento, la presión de operación y el medio, así como el tipo, material, tamaño y Se debe considerar el método de instalación del filtro.

3. P: ¿Cuál es el principio de funcionamiento de un filtro?

R: El principio de funcionamiento de un filtro se basa principalmente en el cribado físico, la interceptación profunda, la absorción o reacciones químicas para eliminar impurezas o componentes dañinos del material que se está filtrando.

4. P: ¿Cómo mantener y cuidar un filtro?

R: El mantenimiento de los filtros incluye la limpieza o el reemplazo regular de los elementos filtrantes, la inspección de sellos y sujetadores, el mantenimiento de una presión operativa estable y la evitación de sobrecargas. Se debe hacer referencia a los métodos específicos en el manual de instrucciones y las guías de mantenimiento del filtro.

5. P: ¿Cuál es la vida útil de un filtro?

R: La vida útil de un filtro depende de su entorno de trabajo, volumen de procesamiento y precisión de filtración. Generalmente, cuando la caída de presión del filtro alcanza un cierto valor o el efecto de filtración disminuye significativamente, es necesario reemplazarlo o limpiarlo.

6. P: ¿A qué se debe prestar atención durante la instalación del filtro?

R: Durante la instalación del filtro, se debe prestar atención a la direccionalidad, asegurando que el fluido entre y salga por los puertos correctos. Además, el sistema de tuberías debe limpiarse antes de la instalación y el filtro debe fijarse y sellarse de forma segura según lo exigen las instrucciones.

7. P: ¿Cuál es el ciclo de reemplazo de los filtros?

R: El ciclo de reemplazo de los filtros depende de sus condiciones de trabajo y requisitos de filtración, y generalmente se indica mediante indicadores de diferencia de presión o temporizadores. Cuando la caída de presión del filtro alcanza el valor establecido o el efecto de filtración disminuye, se debe reemplazar de manera oportuna.
