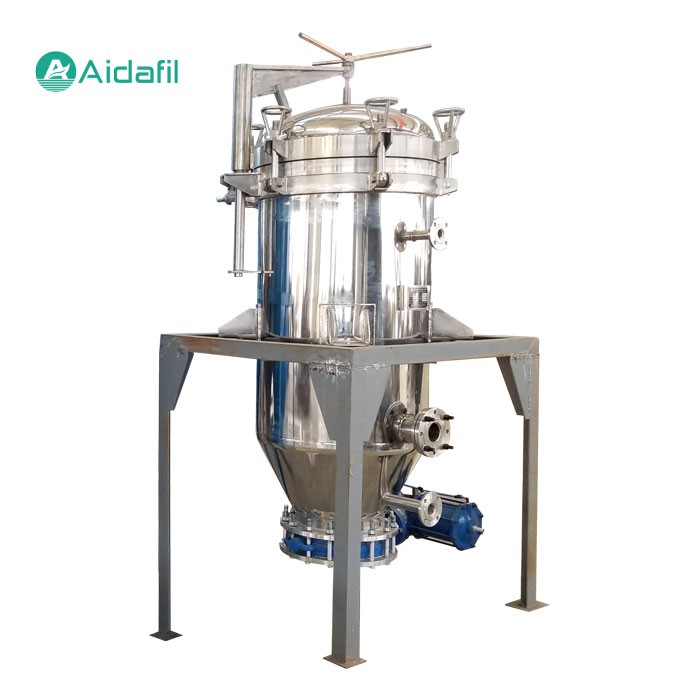

Filtro de hojas de presión vertical

El elemento filtrante de hojas generalmente está construido con 5 capas de malla metálica tejida con diferentes recuentos de malla mediante remachado. Como elementos filtrantes del filtro de hojas a presión, generalmente se colocan uniformemente de 10 a 60 elementos filtrantes de hojas. En la parte inferior, se insertan en el colector que recoge el filtrado. En la parte superior, se sujetan mediante una barra de sujeción de hojas con anillos espaciadores para facilitar su instalación y extracción. Los elementos filtrantes de hojas pueden funcionar con una variedad de auxiliares de filtrado y son adecuados para la filtración por decoloración, filtración de aceites farmacéuticos, procesos de separación por cristalización, etc. en la producción de aceites, grasas y productos químicos.

Los elementos filtrantes de hojas están hechos de acero inoxidable (304, 316, 316L). Podemos elegir el elemento filtrante de hojas adecuado para su aplicación según sus entornos de filtración.
Principio de funcionamiento
Los filtros de hojas de presión se dividen en filtros de hojas de presión verticales y filtros de hojas de presión horizontales. Tomemos como ejemplo el filtro de hojas de presión vertical para explicar cómo funciona.

Primero, el líquido a filtrar fluye desde la entrada en la parte inferior del filtro y se mueve hacia arriba bajo la acción de la presión para distribuir uniformemente el líquido en cada elemento filtrante de hojas. Ambos lados del elemento filtrante desempeñan la función de filtración. Las impurezas quedan atrapadas en la superficie y el líquido limpio fluye hacia el colector principal conectado con el filtro, sale a través de la capa de drenaje central y sale por la salida. Cuando las impurezas en la superficie del elemento filtrante alcanzan un cierto espesor y la eficiencia de filtración disminuye, se sopla gas comprimido hacia la carcasa del filtro. Seque la torta de filtración y sacúdala hacia la válvula de mariposa en la parte inferior del filtro a través de la válvula de vibración neumática en la parte superior del filtro y descargue la torta de filtración.
Estructura
Cada hoja filtrante consta de una malla de drenaje, 2 capas de malla de soporte y 2 capas de malla filtrante fina. La malla del filtro adopta tejido tafetán, tejido holandés liso, tejido holandés inverso liso o de sarga. La malla de drenaje y la malla de soporte adoptan tejido tafetán, la malla de filtro fino adopta tejido tafetán, tejido holandés liso, tejido holandés liso inverso o tejido de sarga holandés inverso.
Especificación
Material: acero inoxidable (304, 316, 316L)
Clasificación del filtro: 3–80 μm
Eficiencia del filtro: 98%
Forma:Rectangular, cuadrada, redonda
Filtro aplicable:
Filtros de hojas de presión verticales y filtros de hojas de presión horizontales.
Tipo de tejido:
tejido tafetán, tejido holandés liso, tejido holandés liso inverso, tejido holandés de sarga invertida
