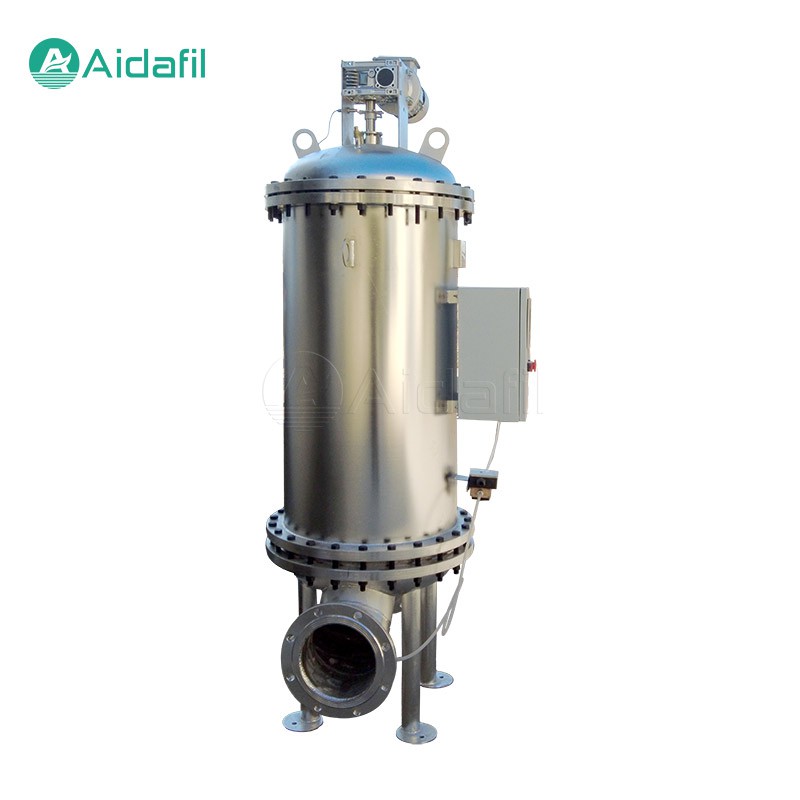

Filtro de retrolavado automático para separación sólido-líquido

Un filtro de retrolavado automático para separación sólido-líquido sirve como un dispositivo de separación sólido-líquido altamente eficiente ampliamente utilizado en las industrias de tratamiento de agua, química, alimentaria, farmacéutica y de protección ambiental. Su funcionamiento se basa en un modo de entrada directa y descarga de residuos hacia atrás, con un flujo de agua inverso periódicamente o una diferencia de presión activada para limpiar la pantalla del filtro, manteniendo el rendimiento de filtración y extendiendo la vida útil del elemento filtrante.

Estructura basica

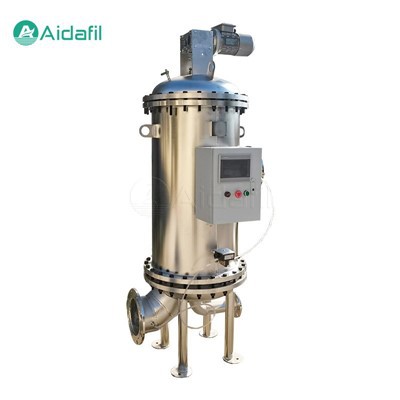

Un filtro de retrolavado automático para separación sólido-líquido consta principalmente de una carcasa, una rejilla de filtro (cilindro de filtro), una válvula de drenaje, una entrada, una salida, un mecanismo de retrolavado (incluidas la válvula de retrolavado y la bomba de retrolavado) y un sistema de control.

1. Vivienda

Generalmente hecho de acero al carbono, acero inoxidable u otros materiales resistentes a la corrosión, el interior de la carcasa cuenta con una estructura de soporte para asegurar la pantalla del filtro, lo que garantiza la solidez del equipo y la resistencia a la corrosión.

2. Pantalla de filtro

Como componente central, el material, el tamaño de los poros y la estructura de la pantalla del filtro influyen significativamente en la precisión y eficiencia de la filtración. Los tipos comunes incluyen malla metálica, malla de nailon, tubos filtrantes sinterizados, haces de fibras, etc., seleccionados según los requisitos de filtración.

3. Válvula de drenaje

Ubicado en la parte inferior del dispositivo, descarga sólidos atrapados y aguas residuales generadas durante el retrolavado.

4. Entrada y Salida

Conectados respectivamente a las tuberías aguas arriba y aguas abajo, garantizan el proceso de filtración normal.

5. Mecanismo de retrolavado

Responsable de proporcionar energía de retrolavado cuando sea necesario, que comprende una válvula de retrolavado que controla la dirección del flujo de agua y una bomba de retrolavado que suministra presión de retrolavado.

6. Sistema de control

Compuesto por manómetros, presostatos diferenciales, controladores de tiempo, etc., monitorea el estado de filtración y activa el proceso de retrolavado en función de condiciones preestablecidas.

Principio de operación

1. Filtración directa

El agua sin tratar ingresa por la entrada y pasa a través de la rejilla del filtro, que captura sólidos suspendidos, partículas y otras impurezas. A continuación sale agua limpia por la salida, consiguiendo la separación sólido-líquido.

2. Lavado hacia atrás

Después de un período de filtración, cuando las impurezas acumuladas en la pantalla del filtro hacen que la presión diferencial alcance un valor establecido o se alcanza un ciclo de tiempo preestablecido, el sistema de control inicia el proceso de retrolavado. En este punto, la válvula de retrolavado cambia la dirección del flujo de agua y la bomba de retrolavado suministra un flujo de agua inverso a alta presión, que elimina las impurezas adheridas desde el interior hacia afuera y las descarga a través de la válvula de drenaje. Al finalizar el retrolavado, las válvulas regresan a sus posiciones originales, reanudando el proceso de filtración directa.

Características y ventajas clave

1. Retrolavado automático

El filtro de retrolavado automático puede desencadenar procesos de retrolavado basados en la presión diferencial o el tiempo sin intervención manual, lo que reduce en gran medida los costos y el tiempo de mantenimiento.

2. Filtración eficiente

Utilizando mallas de filtrado de precisión, el filtro de retrolavado automático ofrece una alta precisión de filtración, eliminando eficazmente varias partículas finas para garantizar que la calidad del agua cumpla con los requisitos de uso o procesos posteriores.

3. Autolimpieza

La función de retrolavado limpia continuamente la pantalla del filtro, evitando obstrucciones y manteniendo un rendimiento de filtración estable, prolongando la vida útil del elemento filtrante.

4. Operación continua

El retrolavado puede ocurrir mientras el dispositivo permanece operativo, asegurando un suministro continuo de agua y evitando interrupciones en la producción debido a la limpieza.

5. Ahorro de energía y reducción de costos

En comparación con los dispositivos de filtración tradicionales, el filtro de retrolavado automático, con su eficiente capacidad de autolimpieza, reduce la necesidad de reemplazos frecuentes de elementos filtrantes, lo que reduce los costos operativos.

Aplicaciones y escenarios

1. Industria de tratamiento de agua

Se utiliza en plantas de tratamiento de agua, plantas de tratamiento de aguas residuales, sistemas de agua recuperada y sistemas de circulación de agua de refrigeración para eliminar sólidos suspendidos, algas, óxido, coloides y otras impurezas del agua cruda o del agua en circulación.

2. Industria química

Se emplea en sistemas de pretratamiento de materias primas, refinación de productos y circulación de agua de refrigeración en la industria química, protegiendo equipos críticos como intercambiadores de calor, bombas e instrumentos contra el desgaste o la obstrucción de partículas.

3. Industrias alimentaria y farmacéutica

Se utiliza en el pretratamiento de agua de proceso en las industrias alimentaria y farmacéutica, eliminando partículas diminutas que podrían afectar la calidad del producto, garantizando la seguridad alimentaria y la pureza de los medicamentos.

4. Protección del Medio Ambiente

En proyectos de tratamiento de aguas residuales industriales, recolección y utilización de agua de lluvia y purificación de aguas subterráneas, los filtros de retrolavado automático sirven como dispositivos de pretratamiento, mejorando la eficiencia y estabilidad de las unidades de tratamiento posteriores.

5. Riego Agrícola

Filtra las fuentes de agua para evitar que las impurezas excesivas en el agua de riego dañen las tierras de cultivo, asegurando el crecimiento saludable de los cultivos.

Selección y mantenimiento de equipos

1. Selección de equipo

Con base en las condiciones reales de calidad del agua (p. ej., contenido de sólidos suspendidos, distribución del tamaño de partículas, dureza del agua), volumen de tratamiento, precisión de filtración requerida, presión de operación, método de retrolavado, etc., elija los materiales de malla filtrante, tamaños de poro, áreas de filtración y presiones de retrolavado y ajustes de tiempo.

2. Mantenimiento de rutina

Inspeccione periódicamente el estado operativo del dispositivo, incluidas las lecturas de presión diferencial, la efectividad del retrolavado y las condiciones de drenaje, eliminando rápidamente cualquier obstrucción en la válvula de drenaje. Para ciertas aplicaciones especializadas, puede ser necesario limpiar o reemplazar periódicamente la pantalla del filtro. Siga el manual de operación y las pautas de mantenimiento del fabricante para garantizar el funcionamiento estable a largo plazo del equipo.

Preguntas más frecuentes

1. P: ¿Cuál es la función de un filtro?

R: La función principal de un filtro es eliminar partículas sólidas, impurezas y sustancias nocivas de líquidos o gases, para lograr la purificación, clarificación y protección de los equipos.

2. P: ¿Cómo elegir un filtro adecuado?

R: Al elegir un filtro, factores como las propiedades del material que se filtra (p. ej., viscosidad, temperatura, corrosión), la precisión de filtración requerida, la capacidad de procesamiento, la presión de operación y el medio, así como el tipo, material, tamaño y Se debe considerar el método de instalación del filtro.

3. P: ¿Cuál es el principio de funcionamiento de un filtro?

R: El principio de funcionamiento de un filtro se basa principalmente en la detección física, la interceptación profunda, la absorción o reacciones químicas para eliminar impurezas o componentes dañinos del material que se está filtrando.

4. P: ¿Cómo mantener y cuidar un filtro?

R: El mantenimiento de los filtros incluye la limpieza o el reemplazo regular de los elementos filtrantes, la inspección de sellos y sujetadores, el mantenimiento de una presión operativa estable y la evitación de sobrecargas. Se debe hacer referencia a los métodos específicos en el manual de instrucciones y las guías de mantenimiento del filtro.

5. P: ¿Cuál es la vida útil de un filtro?

R: La vida útil de un filtro depende de su entorno de trabajo, volumen de procesamiento y precisión de filtración. Generalmente, cuando la caída de presión del filtro alcanza un cierto valor o el efecto de filtración disminuye significativamente, es necesario reemplazarlo o limpiarlo.

6. P: ¿A qué se debe prestar atención durante la instalación del filtro?

R: Durante la instalación del filtro, se debe prestar atención a la direccionalidad, asegurando que el fluido entre y salga por los puertos correctos. Además, el sistema de tuberías debe limpiarse antes de la instalación y el filtro debe fijarse y sellarse de forma segura según lo exigen las instrucciones.

7. P: ¿Cuál es el ciclo de reemplazo de los filtros?

R: El ciclo de reemplazo de los filtros depende de sus condiciones de trabajo y requisitos de filtración, y generalmente se indica mediante indicadores de diferencia de presión o temporizadores. Cuando la caída de presión del filtro alcanza el valor establecido o el efecto de filtración disminuye, se debe reemplazar de manera oportuna.
